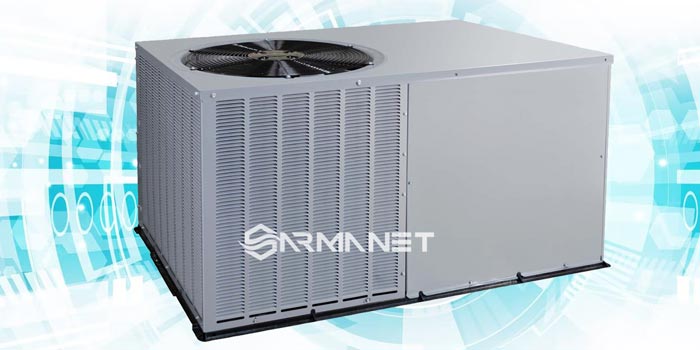

پکیج پشت بامی چیست و چگونه کار میکند؟
تعریف کلی پکیج پشت بامی
پکیج پشت بامی (Rooftop Package Unit) یک سیستم تهویه مطبوع یکپارچه است که بر اساس سیکل تبرید تراکمی بخار کار میکند. این دستگاه بهصورت Air Cooled (هوا خنک) طراحی میشود و معمولاً روی بام یا فضای آزاد نصب شده و از طریق کانالکشی به داخل ساختمان هوای مطبوع (سرد یا گرم) ارسال میکند.
اجزای اصلی پکیج پشت بامی و وظیفه هر کدام
1. کمپرسور (Compressor)
قلب سیستم تبرید است.
وظیفه: افزایش فشار و دمای مبرد گازی (Superheated Vapor).
انواع رایج: اسکرال (Scroll) و اسکرو (Screw) بر اساس ظرفیت دستگاه.
فشار خروجی: مثلاً برای مبرد R410A حدود 15 تا 25 bar.
2. کندانسور هوا خنک (Air Cooled Condenser)
شامل کویل مسی و فینهای آلومینیومی + فنهای کندانسور.
وظیفه: دفع گرمای مبرد داغ به محیط بیرون و تبدیل آن از گاز داغ به مایع زیرخنک (Subcooled Liquid).
فنهای کندانسور معمولاً اکسیال فن یا پلاگ فن هستند.
3. شیر انبساط (Expansion Valve)
وظیفه: افت فشار و دمای مبرد مایع قبل از ورود به اواپراتور.
معمولاً از نوع ترموستاتیک (TXV) یا الکترونیکی (EEV) استفاده میشود.
نقطه کلیدی: کنترل سوپرهیت برای حفاظت کمپرسور.

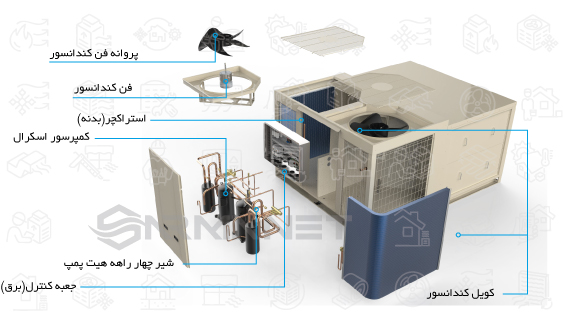

جزییات پیکیج سرمایشی پشت بامی هیت پمپ دار
4. اواپراتور (Evaporator Coil)
کویل مسی با فین آلومینیومی است که جریان هوای برگشتی از ساختمان از روی آن عبور میکند.
وظیفه: جذب گرمای هوای برگشتی و تبخیر مبرد.
نتیجه: هوای سرد و خشکشده (با کاهش رطوبت نسبی) توسط فن به داخل ساختمان فرستاده میشود.
5. فن تأمین هوا (Supply Fan)
معمولاً از نوع Plug Fan یا Forward Curved Fan انتخاب میشود.
وظیفه: دمیدن هوای مطبوع به کانالهای توزیع داخل ساختمان.
دارای اینورتر (VFD) برای کنترل دبی و فشار استاتیکی مورد نیاز کانالها.
6. فیلتر هوا (Air Filter)
جهت حذف گردوغبار و ذرات معلق از هوای برگشتی و هوای تازه.
در مدلهای صنعتی از فیلترهای چند مرحلهای (Pre-filter و Bag Filter) استفاده میشود.
7. کویل گرمایش (Heating Coil)
برای حالت زمستانه طراحی شده است.
میتواند به دو شکل باشد:
کویل آب گرم (اتصال به بویلر یا پکیج گرمایشی مرکزی).
کویل گازسوز / هیتر گازی (Direct Gas Fired) فرنس که به مشعل مجهز است.
8. سیستم میکس هوای تازه (Fresh Air Damper & Mixing Box)
شامل دمپر موتوری برای کنترل نسبت هوای برگشتی و هوای تازه.
در پروژههای اداری و تجاری، هوای تازه برای تأمین اکسیژن الزامی است.
9. سیستم کنترلی (Control System)
شامل ترموستات اتاقی یا BMS (سیستم مدیریت ساختمان).
قابلیت کنترل:
دمای هوای خروجی
نسبت هوای تازه و برگشتی
فشار هوای کانال
تعداد کمپرسورها (Stage Control)
دور فنها (VFD)
نحوه عملکرد کلی سیکل تبرید در پکیج پشت بامی
گاز مبرد کمفشار از اواپراتور وارد کمپرسور میشود.
کمپرسور فشار آن را افزایش داده و به حالت گاز داغ پرفشار به کندانسور میفرستد.
در کندانسور، مبرد حرارت خود را به هوای بیرون میدهد و به مایع پرفشار تبدیل میشود.
مبرد مایع پس از عبور از شیر انبساط دچار افت فشار و دما میشود.
مبرد سرد وارد اواپراتور شده و با جذب گرمای هوای برگشتی، تبخیر میشود.
هوای خنک و مطبوع توسط فن به داخل کانالها دمیده میشود.
مزایای استفاده از پکیج پشت بامی
-
یکپارچگی دستگاه و کاهش فضای موتورخانه
-
نصب و نگهداری سادهتر در مقایسه با سیستمهای چند تکه
-
صرفهجویی در هزینه لولهکشی و تجهیزات جانبی
-
توزیع یکنواخت هوا در سالنها و فضاهای بزرگ
-
قابلیت سرمایش و گرمایش چهار فصل
کاربردهای پکیج پشت بامی
-
مراکز خرید و فروشگاهها
-
رستورانها و فستفودها
-
سالنهای ورزشی
-
ساختمانهای اداری و تجاری
-
سینما و سالن اجتماعات
سوالات متداول درباره پکیج پشت بامی (FAQ)
۱. ظرفیت معمول پکیج پشت بامی چقدر است؟
از حدود 10 تن تبرید تا بیش از 200 تن تبرید تولید میشوند.
۲. آیا امکان کنترل رطوبت در پکیج پشت بامی وجود دارد؟
بله، با استفاده از تجهیزات جانبی مثل هیتر برقی، رطوبتزن (Humidifier) یا کویل DX مخصوص میتوان شرایط رطوبت را کنترل کرد.
۳. چه مبردهایی در پکیج پشت بامی استفاده میشوند؟
بسته به برند و طراحی: R22 (قدیمی)، R410A و در مدلهای جدیدتر R134a یا R32.
۴. بهترین محل نصب دستگاه کجاست؟
روی بام یا فضای آزاد با جریان هوای مناسب و بدون مانع برای ورود و خروج هوا.
۵. آیا پکیج پشت بامی قابلیت اتصال به سیستم BMS دارد؟
بله، اکثر مدلهای جدید دارای پروتکلهای ارتباطی مثل Modbus / BACnet هستند.
