سیستم های تهویه مطبوع
تهویه مطبوع چیست؟
تهویه مطبوع (HVAC) به مجموعهای از فناوریها و تجهیزات گفته میشود که دما، رطوبت، توزیع و کیفیت هوای داخل ساختمان را کنترل میکند تا آسایش حرارتی و سلامت افراد حفظ شود. این سیستمها در تمام طول سال، چه برای سرمایش در تابستان و چه برای گرمایش در زمستان، شرایط ایدهآل را فراهم میکنند. تهویه مطبوع نه تنها دما را تنظیم میکند، بلکه با تصفیه و جابجایی هوا، ذرات معلق، آلایندهها و رطوبت اضافی را نیز کاهش میدهد و نقش مهمی در سلامت تنفسی و بهرهوری ساکنان دارد.
دمای آسایش چیست؟
دمای آسایش (Comfort Temperature) محدودهای از دمای هواست که بیشتر افراد در آن احساس راحتی حرارتی میکنند؛ یعنی بدن نه گرما پس میزند و نه حس سرما دارد. این مفهوم یکی از پایههای طراحی سیستمهای تهویه مطبوع است تا فضای داخلی ساختمان برای ساکنان خوشایند باشد.
عوامل تعیینکننده دمای آسایش
دمای هوا (Dry Bulb Temperature):
دمای واقعی محیط که با دماسنج معمولی اندازهگیری میشود.رطوبت نسبی (Relative Humidity):
درصد بخار آب موجود در هوا. رطوبت زیاد باعث احساس گرمای بیشتر، و رطوبت کم موجب خشکی و سردی میشود.سرعت جریان هوا:
جریان ملایم هوا حس خنکی ایجاد میکند، در حالی که هوای ساکن میتواند احساس گرما یا خفگی بدهد.دمای تابشی سطوح (Mean Radiant Temperature):
دمای دیوارها، سقف و اشیای اطراف که میتواند حس گرما یا سرما را تغییر دهد.پوشش (Clothing Insulation):
ضخامت و جنس پوشش و البسه بر میزان تبادل حرارتی بدن اثر میگذارد.فعالیت متابولیکی (Metabolic Rate):
میزان فعالیت بدنی؛ هرچه فعالیت بیشتر باشد بدن گرمای بیشتری تولید میکند.
محدوده استاندارد دمای آسایش
استانداردهای بینالمللی مانند ASHRAE 55 و ISO 7730، بر اساس تحقیقات و آزمایشهای گسترده، محدوده زیر را پیشنهاد میکنند:
زمستان (فضای بسته): حدود ۲۰ تا ۲۴ درجه سانتیگراد با رطوبت نسبی ۳۰–۵۰٪
تابستان (فضای بسته): حدود ۲۳ تا ۲۶ درجه سانتیگراد با رطوبت نسبی 40–60٪
این مقادیر بسته به نوع فعالیت و شرایط اقلیمی ممکن است کمی تغییر کند. و احساس سرمایش در هر فرد متفاوت این عدد بر اساس آمار و بررسی های میدانی و شاخض های علمی مرتبط بدست آمده است
شاخصهای علمی مرتبط
PMV (Predicted Mean Vote): پیشبینی میانگین رأی حرارتی افراد درباره احساس گرما یا سرما.
PPD (Predicted Percentage of Dissatisfied): درصد پیشبینیشده افراد ناراضی از شرایط حرارتی.
مهندسان طراح HVAC با استفاده از این شاخصها تنظیمات سیستم گرمایش، سرمایش، رطوبتزنی و سرعت هوا را بهینه میکنند.
درنتیجه دمای آسایش میتوان این گونه بیان کرد:
دمای آسایش فقط یک عدد ثابت نیست، بلکه بازهای است که با رطوبت، لباس، فعالیت و حتی دمای سطوح اطراف تغییر میکند. طراحی صحیح سیستمهای تهویه مطبوع بر اساس این مفهوم، بهرهوری انرژی و رضایت ساکنان ساختمان را به حداکثر میرساند.
تاریخچه پیدایش تجهیزات تهویه مطبوع
دوران باستان:
ایرانیان از هزاران سال پیش با معماری هوشمندانه، از بادگیرها برای تهویه طبیعی و خنکسازی فضاهای داخلی استفاده میکردند. بادگیرها برجهای بلندی بودند که جریان باد را به درون ساختمان هدایت کرده و پس از عبور از سطح آب یا حوضچهها، دمای هوا را از طریق تبخیر کاهش میدادند. این فرآیند همان اصل عملکرد Evaporative Cooler امروزی است: عبور هوا از روی آب و خنک شدن آن با تبخیر. شهرهای کویری مانند یزد، کرمان و کاشان با بادگیرهای چندجهته مشهورند که بهترین نمونه تهویه مطبوع طبیعی در جهان باستان محسوب میشوند.
مصریان و رومیها با عبور دادن آب از کانالها و استفاده از باد طبیعی، فضاهای داخلی را خنک میکردند.
قرن هفدهم و هجدهم: اختراع پمپهای خلأ و آزمایشهای علمی روی تبخیر آب و یخ منجر به نخستین گامها برای سرمایش مصنوعی شد.
سال 1902: ویلیس کریر، مهندس آمریکایی، نخستین سیستم تهویه مطبوع مدرن را طراحی کرد تا دما و رطوبت یک چاپخانه کنترل شود. این اختراع نقطه عطفی در صنعت بود.
دهه 1930: با اختراع گازهای مبرد کلروفلوئوروکربن (CFC) سیستمهای تهویه مطبوع خانگی و تجاری گسترش یافتند.
دهه 1970 به بعد: بهبود راندمان انرژی، استفاده از مبردهای دوستدار محیط زیست و توسعه سیستمهای هوشمند، صنعت تهویه مطبوع را به شکل امروزی رساند.
در صنعت تهویه مطبوع، سیستمها بر اساس نوع کارکرد، منبع انرژی، شیوه توزیع هوا و سیال سرمایشی/گرمایشی دستهبندی میشوند. در ادامه فهرست جامع انواع سیستمهای تهویه مطبوع (HVAC) آورده شده است که تقریباً تمام ردههای پرکاربرد در ساختمانهای مسکونی، تجاری، صنعتی و بهداشتی را پوشش میدهد.
1. سیستمهای تبرید تراکمی (Compression Systems)
اسپلیت دیواری (Wall-Mounted Split)
داکت اسپلیت (Ducted Split)
مولتی اسپلیت (Multi-Split)
VRF / VRV (Variable Refrigerant Flow/Volume)
پکیج یونیت Rooftop Package Unit
چیلر تراکمی هواخنک (Air-Cooled Chiller)
چیلر تراکمی آبخنک (Water-Cooled Chiller)
2. سیستمهای تبرید جذبی (Absorption Systems)
چیلر جذبی تکاثر و دواثر (Single/Double Effect Absorption Chiller)
پکیج جذبی گازسوز
3. سیستمهای توزیع و ترمینال داخلی
فنکویل (Fan Coil Unit)
هواساز (Air Handling Unit – AHU)
کاست سقفی (Cassette Fan Coil)
فنکویل دیواری، زمینی و کانالی
4. سیستمهای یکپارچه خانگی و سبک
کولر گازی پنجرهای (Window Air Conditioner)
کولر گازی پرتابل (Portable AC)
کولر گازی ایستاده (Floor Standing AC)
5. سیستمهای تبخیری (Evaporative Cooling)
کولر آبی خانگی
کولر آبی صنعتی و سلولزی
پد سلولزی گلخانهای
بادگیرهای سنتی (Traditional Windcatcher)
6. سیستمهای گرمایش و سرمایش ترکیبی (HVAC کامل)
سیستمهای پکیج بویلر + هواساز (Hydronic Air Handling)
پمپ حرارتی (Heat Pump) – هوا به هوا، آب به آب، زمینگرمایی (Geothermal Heat Pump)
سیستم کانالی دوگانه (Dual Duct System)
سیستم چهار لولهای (Four-Pipe Fan Coil System)
7. سیستمهای تهویه و بازیافت انرژی
ERV / HRV (Energy/Heat Recovery Ventilator)
سیستم تهویه جابهجایی (Displacement Ventilation)
تهویه زیر کف (Underfloor Air Distribution)
8. سیستمهای تخصصی و صنعتی
اتاق تمیز (Clean Room HVAC)
سیستم سرمایش ردیفی دیتاسنتر (In-Row / In-Rack Cooling)
سیستم سرمایش مایع سرور (Liquid Cooling for Data Centers)
HVAC بیمارستانی با فیلتراسیون هپا و فشار مثبت/منفی
سیستمهای تهویه معادن و تونلها
تهویه صنعتی با اگزاست فنهای سانتریفیوژ و آکسیال
9. سیستمهای گرمایش و سرمایش تابشی
سقف یا کف تابشی (Radiant Floor/Ceiling)
پنل گرمایش/سرمایش تابشی (Chilled/Heated Panels)
جمعبندی
هیچ فهرستی نمیتواند کاملاً “ابدی” باشد چون فناوری HVAC همواره در حال تحول است (مثلاً سیستمهای هوشمند مبتنی بر IoT یا هیبرید خورشیدی–برقی).
اما فهرست بالا تقریباً همه خانوادههای شناختهشده و تجاریسازیشده سیستمهای تهویه مطبوع را—از کولر آبی سنتی تا چیلرهای پیشرفته و سامانههای ژئوترمال—پوشش میدهد.
کوره هوای گرم (فرنِس) و هواساز شعله مستقیم — مرجع فنی و نصب
کلمات کلیدی اصلی: کوره هوای گرم، فرنِس، هواساز شعله مستقیم، سیستم گرمایشی — این صفحه برای مهندسین تاسیسات، نصابان و خریداران صنعتی نوشته شده است.
خلاصه اجرایی
این راهنما دو بخش اول مرجع سیستمهای گرمایشی (Heating Systems) و کورههای هوای گرم (Warm Air Furnaces) را بهصورت فنی و خلاصهوار پوشش میدهد. هدف: ارائه متن سئوشده و کاربردی برای سایتهای تخصصی تاسیسات با تمرکز بر فرنِس و هواساز شعله مستقیم.
انواع سیستمهای گرمایشی — خلاصه کاربردی
در عمل، انتخاب بین کوره هوای گرم، دیگ آب گرم و پمپ حرارتی بسته به نوع پروژه، ظرفیت، هزینه سوخت و جزئیات اجرایی انجام میشود. برای خلاصه وضعیت کاربردی:
| نوع سیستم | ساختمان تجاری (%) | مسکونی (%) |
|---|---|---|
| دیگ بخار / آب گرم | 28 | 33 |
| کوره هوای گرم / پکیج یونیت | 24 | 37 |
| پمپ حرارتی | 10 | 30 |
کوره هوای گرم — اجزا، عملکرد و نکات کلیدی
اجزای اصلی
- مشعل (Gas Burner): اتمسفریک، فندار یا پاور برنر بسته به ظرفیت.
- مبدل حرارتی (Heat Exchanger): کلمشلی، لولهای یا صفحهای؛ جنس: فولاد، آلومینایز یا استنلساستیل.
- فن سیرکولاسیون: پرههای پیشخمیده برای جریان یکنواخت.
- فیلتر: فیلتر قابل تعویض در مسیر برگشت هوا.
- سیستم تخلیه دود: دودکش طبیعی یا پاور ونت؛ در مدلهای فندار سیستم قطع ایمنی وجود دارد.
نحوه عملکرد (خلاصه)
گاز از خط تغذیه به رگولاتور فشار میرود، سپس شیر گاز تحت کنترل ترموستات باز شده و مشعل روشن میشود. هوای بازگشتی توسط فن از روی مبدل حرارتی عبور کرده و با افزایش دما به شبکه کانال رفت توزیع میشود.
راندمان و صرفهجویی انرژی
AFUE و SSE متغیرهای مهم برای اندازهگیری عملکرد کورهها هستند. کورههای چگالشی (condensing) میتوانند تا ~10٪ AFUE بهتر عمل کنند، مشروط بر استفاده از مبدل مقاوم در برابر خوردگی.
شگردهای بهینهسازی
- استفاده از مبدل چگالشی در صورت امکان
- هوای احتراق از پیش گرمشده
- استفاده از دمپر تخلیه خودکار برای کاهش تلفات
- اجتناب از بیشسایز کردن غیرضروری کوره
نکات نصب و ایمنی برای نصابان هواساز و فرنِس
- فضای اطراف کوره باید عاری از مواد قابل اشتعال باشد.
- ورود هوای احتراق باید مطابق کدهای محلی برنامهریزی شود.
- نصب سیستم تخلیه دود مطابق استاندارد و با کنترلهای ایمنی انجام گیرد.
- در تبدیل از گاز طبیعی به LPG، تنظیم فشار منیفولد و میزان هوای اولیه ضروری است.
سؤالات متداول (FAQ)
آیا کوره هوای گرم برای ساختمان تجاری مناسب است؟
بله؛ در ساختمانهایی که از پکیج یونیت سقفی استفاده میشود یا نیاز به راهاندازی مستقل سریع دارند، کوره هوای گرم راهحل اقتصادی و مناسب است.
تفاوت اصلی بین کوره و دیگ آب گرم چیست؟
کوره هوای گرم مستقیماً هوا را گرم میکند و از کانال برای توزیع استفاده میکند؛ دیگ آب گرم گرمای خود را از طریق آب (هیدرونیک) به کویلها منتقل میکند. انتخاب بستگی به طراحی مرکزی و فاصله تجهیزات دارد.
سیستمهای جذبی (Absorption Systems)
انواع سیستمهای جذبی
سیستمهای جذبی از انرژی حرارتی برای تولید سرمایش یا گرمایش و گاهی برای افزایش دمای حرارت زائد استفاده میکنند.
معمولاً محلول آبکی برمید لیتیوم (LiBr) برای جذب مبرد و بخار آب به کار میرود و ضریب عملکرد بالاتری ارائه میدهد.
سیستمهای جذبی را میتوان به چهار دسته اصلی تقسیم کرد:
چیلرهای جذبی: از انرژی حرارتی برای سرمایش استفاده میکنند.
چیلر-هیترهای جذبی: از انرژی حرارتی برای سرمایش یا گرمایش استفاده میکنند.
پمپهای حرارتی جذبی: انرژی حرارتی را از تبخیرکننده از طریق جاذب استخراج کرده و آن را به ژنراتور منتقل کرده و سپس هر دو را به آب گرم کندانسور منتقل میکنند.
ترانسفورمرهای حرارتی جذبی: دمای حرارت زائد را به مقداری بالاتر از هر سیال ورودی دیگر افزایش میدهند.
توسعه تاریخی سیستمهای جذبی
در دهههای ۱۹۵۰ و ۱۹۶۰، هم چیلرهای سانتریفیوژی برقی و هم چیلرهای جذبی با بخار برای سرمایش تابستانه در مراکز تبرید مرکزی کاربرد داشتند. بخار به دلیل در دسترس بودن و هزینه پایین انرژی در تابستان، بسیار رایج بود.
پس از بحران انرژی ۱۹۷۳، قیمت گاز طبیعی و نفت برای تأمین بخار به شدت افزایش یافت. چیلرهای جذبی تکمرحلهای و غیرمستقیم آن زمان ضریب عملکرد (COP) ۰.۶ تا ۰.۷ داشتند و انرژی بیشتری مصرف میکردند.
در دهههای بعد، چیلرهای دو مرحلهای و مستقیم (Double-effect, Direct-fired) با COP تقریباً برابر ۱ توسعه یافتند و به استاندارد صنعتی تبدیل شدند.
تحلیل هزینه
برای انتخاب چیلر جذبی، تحلیل هزینه کامل ضروری است. هزینهها شامل:
هزینه چیلر
هزینه انرژی مصرفی
هزینه تجهیزات جانبی (پمپهای کندانسور، برج خنککن، فنها)
هزینه انرژی تجهیزات جانبی چیلر جذبی میتواند تا ۳۰٪ بالاتر از چیلر تراکمی باشد.
مقایسه اقتصادی دو طراحی برای پروژه ۱۲۰۰ تن تبرید:
چیلر جذبی
- هزینه اولیه: ۲۰۰,۰۰۰ دلار
- برج خنککن: ۵۳,۰۰۰ دلار
- تقاضای برق: ۲,۱۲۶ دلار
- مصرف برق تابستان: ۷,۲۰۰ دلار
- مصرف برق زمستان: ۳,۵۹۸ دلار
- مصرف گاز تابستان: ۲۲,۹۶۹ دلار
- مصرف گاز زمستان: ۱۲,۴۷۴ دلار
- مجموع بعد از مالیات: ۵۴,۴۶۹ دلار
چیلر سانتریفیوژی
- هزینه اولیه: ۸۰,۰۰۰ دلار
- برج خنککن: ۴۸,۰۰۰ دلار
- تقاضای برق: ۱۱,۴۹۱ دلار
- مصرف برق تابستان: ۳۶,۷۰۰ دلار
- مصرف برق زمستان: ۱۸,۳۳۷ دلار
- مجموع بعد از مالیات: ۷۴,۸۴۴ دلار
صرفهجویی انرژی
- صرفهجویی سالانه: ۲۰,۳۷۵ دلار
- دوره بازگشت سرمایه: ~۶ سال
کاربردها
سهم بازار: در سال ۱۹۹۶، حدود ۵۷۹ چیلر جذبی جدید در آمریکا عرضه شد، در حالی که چیلرهای سانتریفیوژی و اسکرو حدود ۹,۲۰۰ دستگاه بودند.
مزیت اقتصادی: چیلرهای جذبی از گاز استفاده میکنند و هزینه بالای برق در ساعات اوج تأثیری بر آنها ندارد.
سازگاری با چیلر برقی: معمولاً چیلر برقی بار پایه را تأمین کرده و چیلر جذبی بار اوج را پوشش میدهد.
دوام و محیط زیست: بیشتر چیلرهای جذبی از آب به عنوان مبرد استفاده میکنند و پتانسیل تخریب ازن صفر است.
بازگشت سرمایه: در مناطق با نسبت قیمت برق به گاز مناسب، نصب چیلر جذبی در ساعات اوج یا حتی ساعات عادی اقتصادی است و دوره بازگشت سرمایه چند ساله دارد.
خواص محلول مایع لیتیوم برمید (LiBr)
توازن جرمی در محلول
ترکیب یک محلول معمولاً با کسر جرمی اجزای آن بیان میشود. در یک محلول LiBr و آب، با نماد X، کسر جرمی برمید لیتیوم نشان داده میشود:
ml = جرم برمید لیتیوم در محلول (کیلوگرم یا پوند)
m = جرم آب در محلول (کیلوگرم یا پوند)
کسر جرمی آب در محلول برابر با یک منهای X است. اگر کسر جرمی LiBr به درصد بیان شود، غلظت محلول نامیده میشود.
فشار بخار محلول
به طور کلی، فشار کل یک محلول برابر مجموع فشار بخار حلال و حلشونده است.
اما در محلول LiBr-آب، فشار بخار خالص LiBr قابل چشمپوشی است، زیرا بسیار کمتر از فشار بخار آب است.
وقتی LiBr در آب حل میشود:
نقطه جوش محلول افزایش مییابد.
اگر دما ثابت باشد، LiBr حلشده باعث کاهش فشار بخار محلول میشود.
در حالت اشباع، توازن برقرار میشود؛ یعنی تعداد مولکولهایی که از مایع به بخار منتقل میشوند، برابر تعداد مولکولهایی است که از بخار به مایع برمیگردند. کاهش تعداد مولکولهای مایع در واحد حجم باعث کاهش تعداد مولکولهای بخار و در نتیجه کاهش فشار بخار محلول میشود.

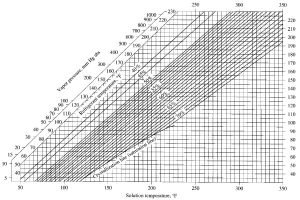

نمودار تعادلی (Equilibrium Chart)
خواص محلول آبکی LiBr، از جمله فشار بخار، دما و کسر جرمی در تعادل، را میتوان با نمودار تعادلی بر اساس Dühring Plot نمایش داد:
محور عمودی: فشار بخار اشباع آب (mm Hg abs) و دمای اشباع (°F)
محور افقی: دمای محلول (°F)
خطوط شیبدار: کسر جرمی یا غلظت محلول
خط پایین نمودار: خط کریستالیزاسیون یا اشباع
اگر دمای محلول با غلظت ثابت LiBr زیر این خط بیاید یا غلظت از مقدار اشباع بالاتر رود، LiBr اضافی به صورت کریستال جامد تشکیل میشود.

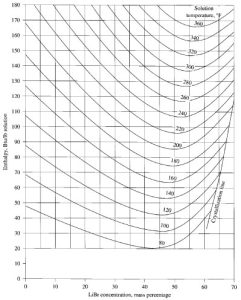

نمودار آنتالپی-غلظت (Enthalpy-Concentration Diagram)
وقتی آب با LiBr خشک ترکیب میشود تا محلول آدیاباتیک تشکیل دهد، دمای محلول افزایش قابل توجهی پیدا میکند.
اگر فرآیند ایزوترمال باشد (دمای محلول ثابت بماند)، باید حرارت از محلول خارج شود. این انتقال حرارت به ازای هر واحد جرم محلول، گرمای جذب یا integral heat of solution نامیده میشود و معمولاً مقدار منفی دارد.
h = آنتالپی خاص محلول (Btu/lb یا kJ/kg)
hw,hLw = آنتالپی خاص آب و LiBr
نمودار h-X نشان میدهد که آنتالپی محلول با تغییر غلظت LiBr چگونه تغییر میکند و خط کریستالیزاسیون در سمت راست نمودار، محدوده تشکیل کریستالها را مشخص میکند.
جدول برای غلظت و فشار بخار
غلظت محلول (X)
- کسر جرمی LiBr: 40% تا 65%
- کسر جرمی آب: 35% تا 60%
- اشباع: محدوده 58–63%
فشار بخار محلول
- با افزایش LiBr کاهش مییابد
- فشار بخار آب اشباع: 6–7 mm Hg abs
- LiBr خالص تقریباً صفر
آنتالپی محلول
- افزایش آنتالپی با غلظت LiBr
- فرآیند ایزوترمال: حرارت از محلول خارج میشود
- خط کریستالیزاسیون: مرز تشکیل LiBr جامد
چیلر جذبی دواثره شعله مستقیم (Double-Effect, Direct-Fired Absorption Chillers)
معرفی سیستم
در چیلرهای جذبی، آب بهعنوان مبرد و محلول لیتیوم بروماید (LiBr) بهعنوان جاذب استفاده میشود.
در میان انواع چیلرهای جذبی، مدلهای دواثره مستقیمسوز (Double-Effect Direct-Fired) بیشترین کاربرد را دارند، زیرا ضریب عملکرد (COP) بالاتری نسبت به نوع تکاثره دارند.
واژهی دواثره به وجود دو ژنراتور اشاره دارد و مستقیمسوز یعنی حرارت موردنیاز مستقیماً از مشعل گازسوز تأمین میشود.
دیاگرام شماتیک چیلر جذبی دواثره مستقیمسوز
این نوع چیلر شامل ۱۲ بخش اصلی است:
| جزء سیستم | توضیح عملکرد | نکته طراحی |
|---|---|---|
| اواپراتور (Evaporator) | محل تبخیر مبرد (آب) در خلأ، برای تولید سرمایش | فشار تبخیر حدود 6.8 mmHg مطلق (906 Pa) برای دمای 5.6°C |
| ابزوربر (Absorber) | جذب بخار آب توسط محلول غلیظ LiBr و آزادسازی گرمای جذب | نیازمند خنککاری مداوم توسط آب برج خنککن |
| ژنراتور دمای بالا و پایین (High/Low Temp. Generator) | تبخیر مبرد از محلول رقیق با دریافت حرارت از مشعل و کندانس بخار | ژنراتور بالا مستقیماً از مشعل تغذیه میشود |
| کندانسور (Condenser) | تقطیر بخار آب حاصل از ژنراتور و بازگرداندن آن به اواپراتور | دمای آب خنککن معمولاً بین 26 تا 32°C است |
اجزای اصلی و عملکرد سیستم
اواپراتور و پمپ مبرد
در این بخش، مبرد (آب) بهصورت پودر شده روی دستهلولههای مسی پاشیده میشود تا سطح تبخیر افزایش یابد.
آب داخل لولهها با دمای حدود ۵۴°F (۱۲.۲°C) وارد و با ۴۴°F (۶.۷°C) خارج میشود.
تبخیر مبرد در فشار پایین باعث جذب گرمای نهان و تولید سرمایش میگردد.
ابزوربر و پمپهای محلول
در ابزوربر، بخار مبرد بهوسیلهی محلول غلیظ LiBr جذب میشود.
برای حفظ خلأ در حدود ۵ mmHg abs (666 Pa)، محلول غلیظ با نازل روی لولهها اسپری میشود.
محلول رقیقشده سپس بهوسیلهی دو پمپ به گردش درمیآید:
پمپ محلول دمای پایین: افزایش فشار از 5 mmHg تا حدود 60 mmHg
پمپ محلول دمای بالا: افزایش فشار تا محدوده 450 mmHg (60 kPa)
مبدلهای حرارتی (Economizers)
دو مبدل حرارتی در سیستم وجود دارد:
مبدل دمای پایین: تبادل حرارت بین محلول خروجی از ژنراتور پایین و محلول رقیق ورودی از ابزوربر
مبدل دمای بالا: انتقال حرارت از محلول داغ ژنراتور بالا به محلول نیمهغلیظ از ژنراتور پایین
🔹 نتیجه: بازیابی انرژی و افزایش راندمان کلی (COP بالاتر).
ژنراتورهای دما بالا و پایین
در ژنراتور دمای بالا (Direct-Fired Generator)، حرارت مشعل گازسوز موجب جوشش آب از محلول LiBr میشود.
بخار حاصل وارد ژنراتور دمای پایین شده و در آنجا میعان کرده و گرمای نهان خود را برای تبخیر مجدد محلول رقیق آزاد میکند.
سوخت مصرفی معمولاً گاز طبیعی است، اما نفت یا پروپان نیز قابل استفادهاند.
کندانسور و شیر انبساط
بخار آب خروجی از ژنراتور پایین در کندانسور تقطیر میشود.
آب تقطیر شده با عبور از اوریفیس (Orifice) فشارش تا سطح فشار اواپراتور کاهش یافته و دوباره وارد چرخه سرمایش میگردد.
ادکتور (Eductor) در چیلرهای جذبی
ادکتور (Eductor) یک قطعه کلیدی در سیستم چیلر جذبی است که برای انتقال و تقویت جریان محلول LiBr یا مبرد در مسیرهای با اختلاف فشار کم به کار میرود. این قطعه اساساً یک پمپ بدون حرکت مکانیکی است و جریان سیال را با استفاده از انرژی جنبشی سیال رانشدهنده (motive fluid) ایجاد میکند.
عملکرد اصلی:
جابهجایی محلول یا مبرد: ادکتور محلول با غلظت متوسط یا رقیق را از یک نقطه فشار پایین به نقطه فشار بالاتر منتقل میکند.
استفاده از انرژی جنبشی: سیال رانشدهنده (معمولاً محلول غلیظ یا بخار آب) با سرعت بالا وارد ادکتور میشود و انرژی خود را به سیال کشیدهشده منتقل میکند.
کاهش نیاز به پمپهای مکانیکی: از آنجا که ادکتور نیازی به موتور و پروانه ندارد، مصرف برق سیستم کاهش مییابد و نگهداری آن سادهتر است.
مزایا:
بدون قطعات متحرک و نیاز به نگهداری کم
افزایش راندمان انتقال محلول
کاهش افت فشار در خطوط محلول
مثال کاربردی:
| مؤلفه | وظیفه | نکته فنی |
|---|---|---|
| ادکتور (Eductor) | انتقال محلول LiBr با اختلاف فشار کم | باید با جریان رانشدهنده مناسب طراحی شود تا جریان مکش کافی ایجاد کند |
| ورودی رانشدهنده | تأمین انرژی جنبشی برای مکش سیال | فشار و سرعت جریان رانشدهنده باید دقیق محاسبه شود |
| خروجی مخلوط | هدایت محلول به مسیر بعدی سیستم | مسیر خروجی باید صاف باشد تا از ایجاد گردابه جلوگیری شود |
مخزن مبرد (Refrigerant Storage) در چیلرهای جذبی
مخزن مبرد نقش حیاتی در ذخیره و تنظیم مبرد (معمولاً آب در سیستمهای LiBr) در یک چیلر جذبی دارد. این مخزن اطمینان میدهد که مبرد به مقدار کافی و با فشار مناسب در دسترس اجزای مختلف سیستم مانند تبخیرکننده، کندانسور و ژنراتورها قرار گیرد.
عملکرد اصلی:
ذخیره مبرد اضافی: در مواقع تغییر بار حرارتی یا افت فشار، مخزن مبرد میتواند مبرد اضافی را تأمین کند.
حفظ فشار و سطح مبرد: سطح مبرد در مخزن به کمک سنسورها کنترل میشود تا فشار سیستم ثابت بماند و خلاء یا برگشت محلول رخ ندهد.
تأمین مبرد برای اسپری و ادوکتورها: مبرد ذخیرهشده برای Evaporator Spray و Eductor آماده میشود و جریان یکنواخت را تضمین میکند.
مزایا:
جلوگیری از نوسانات فشار در سیستم
امکان ذخیره مبرد برای دورههای پیک بار
کاهش استهلاک پمپها و اسپریها با جریان یکنواخت
مثال کاربردی:
| مؤلفه | وظیفه | نکته فنی |
|---|---|---|
| مخزن مبرد | ذخیره مبرد برای مصرف سیستم | ظرفیت مخزن باید بر اساس ماکزیمم حجم تبخیرکننده و ژنراتورها محاسبه شود |
| سنسور سطح و فشار | کنترل سطح و فشار مبرد | از سنسورهای دقیق برای جلوگیری از برگشت محلول به مخزن استفاده میشود |
| خروجی به سیستم | تأمین مبرد به اسپری و ادوکتورها | مسیر خروجی باید کوتاه و مستقیم باشد تا فشار و دبی حفظ شود |
🔹 نکته طراحی:
در چیلرهای جذبی با اثر دوگانه، مخزن مبرد معمولاً نزدیک تبخیرکننده و Absorber نصب میشود تا اختلاف فشار کم و انتقال سریع مبرد تضمین شود.

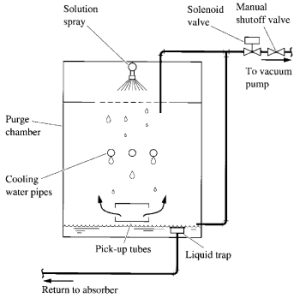

واحد تخلیه گازهای غیرقابل تقطیر (Air Purge Unit)
بهدلیل فشار بسیار پایین در اواپراتور و ابزوربر، نفوذ هوا و گازهای غیرقابل تقطیر اجتنابناپذیر است.
برای حفظ عملکرد صحیح، یک واحد تخلیه هوا شامل:
محفظه تخلیه
پمپ وکیوم
لوله جمعآوری گاز
شیر برقی و شیر دستی
بهکار میرود.
این واحد بهصورت دورهای گازهای جمعشده را به بیرون تخلیه میکند.
واحد تخلیه هوا در سیستم جذبی
🔹 نکته فنی: برای حذف دائمی مقدار اندک هیدروژن حاصل از خوردگی، از سلولهای پالادیومی استفاده میشود که فقط به گاز هیدروژن اجازه عبور میدهند.
انواع جریان در چیلر دواثره
جریان سری (Series Flow)
محلول از ابزوربر بهترتیب از مبدلهای دمای پایین و بالا، ژنراتورهای بالا و پایین عبور کرده و به ابزوربر بازمیگردد.
جریان موازی (Parallel Flow)
محلول از ابزوربر به دو مسیر جداگانه فرستاده میشود — یکی به ژنراتور دمای بالا و دیگری به ژنراتور دمای پایین — سپس دوباره ترکیب و به ابزوربر بازمیگردد.
جریان معکوس موازی (Reverse Parallel Flow)
در این طراحی که بالاترین راندمان انرژی و ابعاد فشردهتر را دارد:
محلول از ابزوربر وارد مبدل دمای پایین و سپس ژنراتور پایین میشود.
از آنجا به دو شاخه تقسیم میگردد — یکی به سمت ژنراتور بالا و دیگری به مبدلهای برگشتی.
جریانها دوباره ترکیب شده و به ابزوربر بازمیگردند.
دیاگرام چرخه جذبی دواثره معکوس موازی
سیکل کاری و جریان محلول و مبرد
در یک چیلر جذبی دواثره مستقیمسوز با جریان معکوس موازی، فرآیند زیر رخ میدهد:
| نقطه عملکرد | دما (°F) / (°C) | فشار مطلق (mmHg / Pa) |
|---|---|---|
| اواپراتور (نقطه 1) | 42°F / 5.6°C | 6.8 mmHg / 906 Pa |
| ابزوربر (نقطه 5) | 120°F / 48.9°C → 95°F / 35°C | 5 mmHg / 666 Pa |
| ژنراتور پایین (نقطه 3) | 180°F / 82°C | 48.5 mmHg / 6.5 kPa |
| ژنراتور بالا (نقطه 7) | 305°F / 152°C | 390 mmHg / 52 kPa |
| کندانسور (نقطه 8) | 98°F / 37°C | 46.2 mmHg / 6.2 kPa |
در این سیکل:
بخار مبرد از اواپراتور به ابزوربر میرود و در آن جذب محلول غلیظ LiBr میشود.
محلول رقیق حاصل وارد مبدل و ژنراتور پایین شده و بخشی از آب آن تبخیر میشود.
بخار حاصل در ژنراتور بالا میعان کرده و گرمای نهان خود را به محلول منتقل میکند.
بخار نهایی در کندانسور تقطیر شده، از طریق اوریفیس به اواپراتور بازمیگردد و چرخه تکرار میشود.
جمعبندی فنی چیلر جذبی دو اثره شعله مستقیم
🔹 چیلر جذبی دواثره شعله مستقیم با جریان معکوس موازی یکی از بهرهورترین و کممصرفترین سیستمهای جذبی موجود است.
🔹 استفاده از شعله مستقیم گازسوز باعث حذف تلفات بخار و افزایش راندمان کلی میشود.
🔹 این نوع چیلرها گزینهای مناسب برای پروژههایی با دسترسی به گاز طبیعی و نیاز به سرمایش پایدار صنعتی محسوب میشوند.
چیلر جذبی دواثره شعله مستقیم – کنترل، عملکرد و ایمنی
کنترل ظرفیت و عملکرد در بار جزئی
چیلر جذبی دواثره شعله مستقیم با جریان معکوس موازی (reverse parallel flow) ظرفیت خود را در بار جزئی با تنظیم حرارت ورودی به ژنراتور دما بالای خود کنترل میکند. معمولاً سنسوری در خروجی اواپراتور نصب میشود تا دمای آب سرد خروجی (Tel) را پایش کند. با کاهش بار برودتی، دمای خروجی آب سرد کاهش مییابد و در صورت عبور Tel از حد مجاز، کنترلر DDC جریان گاز یا سوخت ژنراتور را کاهش میدهد و مقدار بخار آب تبخیر شده کاهش مییابد.
بین 30 تا 100 درصد ظرفیت طراحی، نرخ احتراق مشعل به صورت مدولهشده کنترل میشود.
زیر 30 درصد بار، مشعل روشن و خاموش میشود و پمپهای محلول و مبرد همچنان فعال میمانند.
پمپ مبرد در حداقل خنکسازی کار میکند.
در نتیجه:
غلظت محلول ورودی به اَبزوربر کاهش مییابد.
بخار کمتری به اَبزوربر منتقل میشود.
نرخ تبخیر و اثر سرمایشی کاهش یافته و با بار سیستم متعادل میشود.
فشار و دمای تبخیر (pev, Tev) افزایش مییابد، در حالی که فشار و دمای کندانس (pcon, Tcon) کاهش مییابد.
کریستالیزاسیون و کنترل آن
H3: علتهای کریستالیزاسیون
کریستالیزاسیون محلول LiBr زمانی رخ میدهد که دمای محلول زیر خط کریستالیزاسیون در نمودار تعادلی قرار گیرد. کریستالهای ایجاد شده خالص هستند و خودِ چیلر را آسیب نمیزنند، اما غلظت محلول باقیمانده کاهش مییابد و میتواند نشانه خرابی باشد.
علل رایج:
نفوذ هوا به سیستم → افزایش دمای تبخیر و Tel → افزایش حرارت ورودی → غلظت محلول به حد کریستالیزاسیون.
دمای پایین آب خنککننده در بار کامل → کاهش دمای محلول رقیق و رسیدن به حد کریستالیزاسیون.
قطع برق → کاهش دمای محلول غلیظ در مبدل حرارتی و رسیدن به حد کریستالیزاسیون.
راهکارهای جلوگیری
نصب شیر بایپس برای جریان مبرد هنگام تشخیص شرایط کریستالیزاسیون.
استفاده از کنترلر DDC میکروپروسسوری برای محاسبه غلظت محلول و جلوگیری از کریستالیزاسیون.
طراحی سیستمها به گونهای که همیشه از ناحیه خط کریستالیزاسیون فاصله داشته باشند.
کنترل دمای آب خنککننده
نسخههای جدید چیلر جذبی امکان افت دمای آب خنککننده در بار جزئی را دارند. یک شیر سهراهه میکسینگ توصیه میشود تا آب برگشتی از کندانسور با آب بایپس ترکیب شود و دمای آب ورودی به اَبزوربر مطابق دستور سازنده حفظ گردد.
فنهای برج خنککننده میتوانند به صورت سیکل شده برای حمایت از کنترل بایپس عمل کنند.
کنترلهای ایمنی و قطعکنندهها
قطعکننده دمای پایین
در صورت کاهش دمای مبرد در اواپراتور زیر حد مشخص، کنترلر DDC چیلر را متوقف میکند تا از یخزدگی اواپراتور جلوگیری شود.
سوئیچ جریان آب سرد
وقتی دبی آب سرد کمتر از حد مجاز شود، سنسور فشار یا جریان، کنترلر DDC را فعال و چیلر را متوقف میکند.
سوئیچ جریان آب خنککننده
در صورت قطع آب خنککننده، کنترلر DDC چیلر را خاموش میکند و تنها با بازگشت جریان آب، دستگاه راهاندازی مجدد میشود.
شیر ایمنی فشار بالا
برای محافظت ژنراتور دمای بالا از فشار بیش از حد، شیر ایمنی یا دستگاه مشابه نصب میشود.
ایمنی مشعل مستقیم
کنترل فشار بالا و پایین، سیستم جرقه و مانیتورینگ مشعل و ژنراتور.
کنترلهای قفلشده (Interlock)
چیلر تنها زمانی که پمپهای آب سرد، آب خنککننده و فنهای برج در حالت عادی باشند، راهاندازی میشود.
کنترل بهینه روشن/خاموش
در نیروگاههایی با چند چیلر، میتوان با کنترل بهینه، چیلرها را به صورت زمانبندی روشن و خاموش کرد.
جدولهای عملیاتی و پارامترهاچیلر جذبی دواثره
مشخصات بار جزئی چیلر جذبی دواثره شعله مستقیم
| پارامتر | مقدار طراحی | توضیح عملیاتی |
|---|---|---|
| دمای ورودی آب سرد | 54°F (12.2°C) | ورودی به اواپراتور |
| دمای خروجی آب سرد | 44°F (6.7°C) | خروجی از اواپراتور |
| فشار تبخیر (pev) | 6.8 mmHg abs (906 Pa) | در اواپراتور |
| دمای اَبزوربر | 120°F (48.9°C) | با غلظت 63% LiBr |
| غلظت محلول رقیق | 58.5% | پس از جذب بخار از اواپراتور |
مشخصات ژنراتورها و مبدلها
| بخش | دما | فشار/توضیحات |
|---|---|---|
| ژنراتور دمای پایین | 180°F (82.2°C) | فشار بخار 48.5 mmHg abs (6.5 kPa) |
| ژنراتور دمای بالا | 305°F (152°C) | فشار بخار 390 mmHg abs (52 kPa) |
| مبدل حرارتی دمای پایین | 95 → 150°F (35→65.6°C) | افزایش دمای محلول رقیق |
| مبدل حرارتی دمای بالا | 180 → 260°F (82.2→126.7°C) | افزایش دمای محلول نیمه غلیظ |
سیکل تبرید و جریان محلول
| نوع محلول | غلظت LiBr | توضیح عملکرد |
|---|---|---|
| محلول غلیظ | 63–66% | جذب بخار اواپراتور |
| محلول نیمه غلیظ | 60–62% | خروجی ژنراتور دمای پایین، ورودی ژنراتور دمای بالا |
| محلول رقیق | 58–60% | خروجی اَبزوربر، ورودی ژنراتور دمای پایین |
بخش ۱: مفاهیم پایه HVAC و دمای آسایش
۱. تهویه مطبوع (HVAC) چیست؟
مجموعهای از فناوریها و تجهیزات که دما، رطوبت، کیفیت هوا و جریان آن را در ساختمان کنترل میکند تا آسایش و سلامت افراد حفظ شود.
۲. تفاوت تهویه مطبوع با کولر آبی چیست؟
کولر آبی فقط هوا را خنک و مرطوب میکند، اما HVAC دما، رطوبت و کیفیت هوا را دقیق کنترل میکند.
۳. دمای آسایش چیست؟
محدوده دما و رطوبتی که بیشتر افراد در آن احساس راحتی میکنند، بدون حس گرما یا سرما.
۴. شاخص PMV چیست؟
پیشبینی میانگین حس گرما یا سرما افراد در فضای داخلی.
۵. شاخص PPD چیست؟
درصد پیشبینیشده افراد ناراضی از شرایط حرارتی محیط.
۶. عوامل تعیینکننده دمای آسایش کدامند؟
دمای هوا
رطوبت نسبی
سرعت جریان هوا
دمای تابشی سطوح
فعالیت متابولیکی
پوشش افراد
۷. استانداردهای بینالمللی دمای آسایش؟
زمستان: ۲۰–۲۴°C با رطوبت ۳۰–۵۰٪
تابستان: ۲۳–۲۶°C با رطوبت ۴۰–۶۰٪
۸. سرعت جریان هوا چگونه بر آسایش تأثیر میگذارد؟
جریان ملایم هوا حس خنکی ایجاد میکند، هوای ساکن احساس گرما یا خفگی میدهد.
۹. دمای تابشی سطوح چیست؟
دمای دیوارها، سقف و اشیای اطراف که بر حس گرما یا سرما تأثیر دارد.
۱۰. پوشش و فعالیت متابولیکی چه نقشی دارند؟
لباس و فعالیت بدنی میزان تولید گرما و تبادل حرارتی بدن را تغییر میدهند.
بخش ۲: انواع سیستمهای تهویه مطبوع
۱۱. سیستمهای تراکمی چه هستند؟
سیستمهایی که با کمپرسور و مبرد جریان سرمایش ایجاد میکنند، مانند اسپلیت دیواری، داکت اسپلیت، VRF، پکیج یونیت و چیلر تراکمی.
۱۲. سیستمهای جذبی چیستند؟
از انرژی حرارتی برای سرمایش یا گرمایش استفاده میکنند و محلول LiBr به عنوان جاذب دارند.
۱۳. سیستمهای توزیع داخلی کدامند؟
فنکویلها، هواساز (AHU)، کاست سقفی، فنکویل دیواری و زمینی.
۱۴. سیستمهای خانگی سبک چه هستند؟
کولر گازی پنجرهای، پرتابل و ایستاده.
۱۵. سیستمهای تبخیری چه کاربردی دارند؟
کولر آبی خانگی، صنعتی، پد سلولزی و بادگیرهای سنتی.
۱۶. سیستمهای گرمایش و سرمایش تابشی چیستند؟
سقف یا کف تابشی و پنلهای گرمایش/سرمایش تابشی.
۱۷. سیستمهای ERV/HRV چه مزایایی دارند؟
بازیابی انرژی، کاهش مصرف انرژی، تأمین هوای تازه و کاهش آلایندهها.
۱۸. سیستمهای یکپارچه خانگی چه ویژگی دارند؟
ترکیب سرمایش، گرمایش و تهویه در یک پکیج کوچک و قابل نصب در خانه.
۱۹. فنکویل و هواساز چه تفاوتی دارند؟
فنکویل: توزیع هوا در یک فضا با سرمایش یا گرمایش جزئی
هواساز: توزیع هوا به چندین فضا با فیلتر و رطوبتزنی
۲۰. VRF و VRV چیستند؟
سیستمهای چنداسپیلت با کنترل جریان مبرد متغیر برای چند فضای داخلی با یک کندانسور.
بخش ۳: چیلرهای جذبی
۲۱. تفاوت چیلر تراکمی و جذبی چیست؟
تراکمی با برق کمپرسور کار میکند؛ جذبی با انرژی حرارتی (گاز، بخار) سرمایش ایجاد میکند و مصرف برق پایین دارد.
۲۲. چیلر جذبی تکاثره و دواثره چیست؟
تکاثره: یک ژنراتور، COP پایینتر
دواثره: دو ژنراتور، COP بالاتر و راندمان بهتر
۲۳. جریان سری، موازی و معکوس موازی چیست؟
سری: محلول از اجزا پشت سر هم عبور میکند
موازی: محلول به دو مسیر تقسیم و دوباره ترکیب میشود
معکوس موازی: ترکیبی برای بیشترین راندمان و ابعاد فشرده
۲۴. اجزای اصلی چیلر جذبی کدامند؟
اواپراتور، ابزوربر، ژنراتورها، کندانسور، پمپها، ادکتور، مخزن مبرد و واحد تخلیه هوا.
۲۵. نقش اواپراتور چیست؟
تولید سرمایش از طریق تبخیر مبرد در فشار پایین.
۲۶. نقش ابزوربر چیست؟
جذب بخار آب توسط محلول LiBr و آزادسازی گرمای جذب.
۲۷. ژنراتور چه کاربردی دارد؟
تبخیر مبرد از محلول و بازگرداندن آن به چرخه برای تولید سرمایش مداوم.
۲۸. ادکتور چیست و چگونه کار میکند؟
قطعه بدون قطعات متحرک که جریان محلول یا مبرد را با انرژی جنبشی سیال رانشدهنده منتقل میکند.
۲۹. واحد تخلیه هوا (Air Purge Unit) چه کاربردی دارد؟
حذف گازهای غیرقابل تقطیر (هوا و هیدروژن) از سیستم برای حفظ عملکرد.
۳۰. مخزن مبرد چه کاری انجام میدهد؟
ذخیره و تنظیم مبرد (آب) برای اجزای سیستم و جلوگیری از نوسانات فشار.
بخش ۴: کنترل و ایمنی چیلر جذبی
۳۱. کنترل ظرفیت در بار جزئی چگونه انجام میشود؟
تنظیم حرارت ورودی به ژنراتور و مدولاسیون مشعل برای حفظ دمای خروجی آب سرد.
۳۲. چگونه کریستالیزاسیون LiBr رخ میدهد؟
وقتی دمای محلول زیر خط کریستالیزاسیون بیاید، کریستالها تشکیل میشوند.
۳۳. راهکارهای جلوگیری از کریستالیزاسیون چیست؟
کنترل دما و غلظت محلول
نصب شیر بایپس
طراحی مناسب سیستم
استفاده از کنترلر DDC
۳۴. سوئیچ جریان آب سرد چه کاربردی دارد؟
قطع چیلر در صورت کاهش دبی آب زیر حد مجاز.
۳۵. سوئیچ جریان آب خنککننده چه کاربردی دارد؟
خاموش کردن چیلر در صورت قطع جریان آب خنککننده.
۳۶. شیر ایمنی فشار بالا چیست؟
محافظت ژنراتور از فشار بیش از حد و جلوگیری از آسیب سیستم.
۳۷. کنترل مشعل مستقیم در چیلر جذبی چگونه است؟
کنترل فشار و دما، سیستم جرقه، مانیتورینگ و قفل ایمنی.
۳۸. کنترل بهینه روشن/خاموش چیلر در نیروگاه چیست؟
زمانبندی روشن و خاموش کردن چیلرها برای صرفهجویی انرژی و توازن بار.
۳۹. کنترل دمای آب خنککننده چگونه انجام میشود؟
استفاده از شیر میکسینگ سهراهه و کنترل فنهای برج برای حفظ دمای مناسب.
۴۰. چگونه دمای تبخیر و کندانس بر عملکرد اثر میگذارد؟
افزایش دمای تبخیر و کاهش دمای کندانس راندمان و ظرفیت سیستم را تغییر میدهد.
بخش ۵: مصرف انرژی و تحلیل اقتصادی
۴۱. مقایسه اقتصادی چیلر جذبی و تراکمی چگونه است؟
جذبی: هزینه اولیه بالاتر، مصرف برق پایین، مناسب برای ساعات اوج در صورتی که قیمت های گاز افزایش نیابد
تراکمی: هزینه اولیه بسیار کمتر، مصرف برق بالا
۴۲. دوره بازگشت سرمایه چیلر جذبی چقدر است؟
در ایران معمولاً 10–15 سال بسته به نسبت قیمت برق به گاز و ساعات اوج مصرف.
۴۳. چگونه مصرف انرژی سیستم سرمایشی کاهش مییابد؟
عایقکاری ساختمان
سرویس دورهای
استفاده از اینورتر و رده انرژی بالا
بازیابی انرژی (ERV/HRV)
کنترل دقیق دما و رطوبت
۴۴. بهترین مبردهای دوستدار محیط زیست کدامند؟
R410A و R32 به دلیل راندمان بالا و کمترین اثر تخریب ازن.
۴۵. طول عمر مفید سیستمهای تهویه مطبوع چقدر است؟
کولر گازی7–10 سال با سرویس منظم
سایر دستگاه های تهویه مطبوع 25–50 سال با سرویس منظم.
۴۶. زمان تعویض فیلتر هوا؟
هر ۳–۶ ماه بسته به میزان آلودگی محیط.
۴۷. نیاز به مجوز نصب سیستمها؟
برای پروژههای بزرگ و دستگاه های مرکزی مثل چیلر های بزرگ و هواسازهای با ظرفیت بالا برای تردد و یا جابجایی توسط جرثقیل ممکن است نباز به مجوز ایمنی باشد.
۴۸. داکت اسپلیت و اسپلیت دیواری چه تفاوتی دارند؟
دیواری: یک فضا سرد و یا گرم می کند در هر زمانی میتواند اجرا شود.
داکت: چند فضا سرد و یا گرم می کند، جریان هوا از کانالها و هم راستا با معماری داخلی در زمان بازسازی و یاساخت باید اجرا شود.
۴۹. آیا HVAC برای افراد حساس به آلرژی مناسب است؟
بله، با فیلتر HEPA و نگهداری منظم.
۵۰. هزینه نگهداری سالانه HVAC چقدر است؟
حدود 1–3٪ قیمت اولیه دستگاه. بستگی به کیفیت دستگاه ها و شرکت های سازنده برندهای امریکایی مثل York و Goodman این هزینه در 3 سال اول تقریبا صفر است ولی برندهای ایرانی بعلت عدم دسترسی به تست های استاندار جهانی مثل یورونت و… این هزینه ها حدود 5 تا 10 درصد قیمت دستگاه می باشد
در این صفحه شما با مفاهیم زیر آشنا می شوید
