سیستمهای تهویه مطبوعVRF/VRV چیست

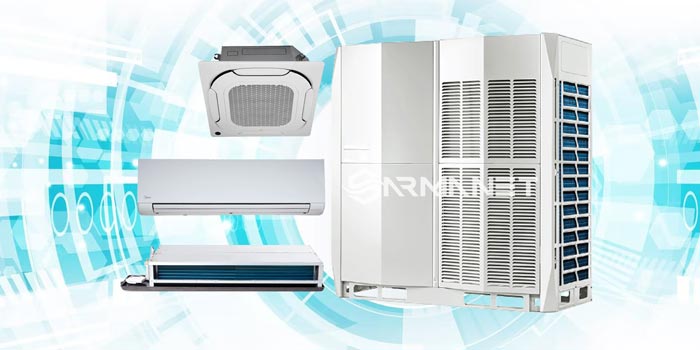

سیستمهای تهویه مطبوع VRF/VRV چیست نوعی فناوری پیشرفته تهویه مطبوع هستند این سیستمها از یک یونیت خارجی و چندین یونیت داخلی تشکیل میشوند و با استفاده از کمپرسور اینورتر و کنترل جریان مبرد، امکان تنظیم مستقل دما در هر فضا را فراهم میکنند. VRF/VRV به دو نوع دو لولهای (سرمایش یا گرمایش همزمان) و سه لولهای (امکان سرمایش و گرمایش همزمان در فضاهای مختلف) تقسیم میشوند. مزیت اصلی آنها بهرهوری انرژی بالا، انعطافپذیری طراحی، صدای کم و فضای نصب کمتر است. البته هزینه اولیه و نیاز به طراحی تخصصی از معایب مهم آن بهشمار میآید.
🏛️ تاریخچه و تکامل سیستمهای VRF/VRV
سیستمهای VRF/VRV برای اولین بار توسط شرکت ژاپنی دایکین در سال ۱۹۸۲ معرفی شدند. این تکنولوژی در پاسخ به نیاز به سیستمهای تهویه مطبوع با مصرف انرژی کمتر و کنترل دقیقتر دما در فضاهای مختلف توسعه یافت. از آن زمان، این سیستمها در سراسر جهان بهویژه در ساختمانهای تجاری و مسکونی مدرن مورد استفاده قرار گرفتهاند.
خلاصه مطلب:
Write a comprehensive summary of VRF/VRV HVAC systems, covering history, structure, types (two-pipe, three-pipe), energy efficiency, comparison with chiller and ducted split systems, design standards, piping, applications in commercial and residential buildings, advantages, disadvantages,
🔧 ساختار و عملکرد سیستمهای VRF/VRV

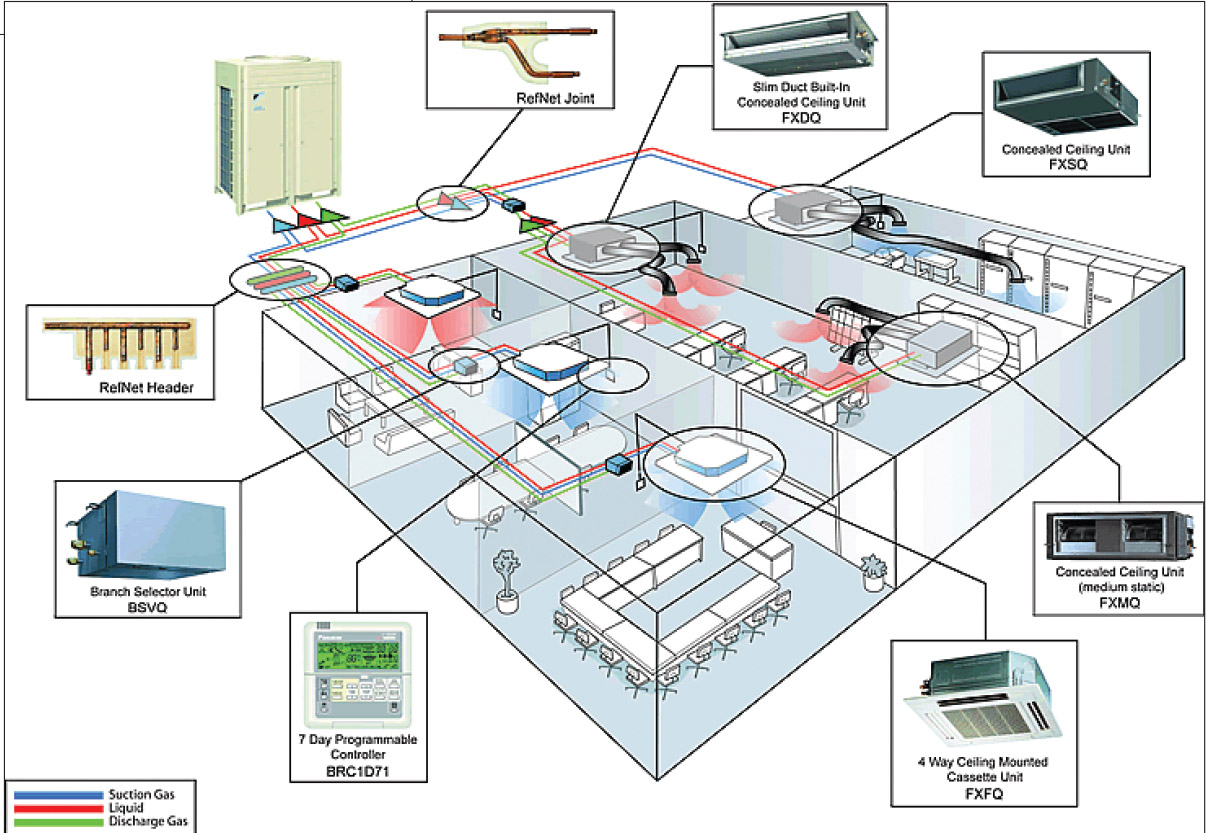

سیستمهای VRF/VRV از یک یونیت خارجی (کمپرسور) و چندین یونیت داخلی تشکیل شدهاند. این سیستمها با استفاده از کمپرسورهای اینورتر و کنترل دقیق جریان مبرد، امکان تنظیم دمای هر فضا بهصورت مستقل را فراهم میکنند. سیستمهای VRF/VRV به دو نوع دو لولهای و سه لولهای تقسیم میشوند:
-
سیستم دو لولهای: در این سیستم، تمامی یونیتهای داخلی یا در حالت سرمایش هستند یا در حالت گرمایش.
-
سیستم سه لولهای: این سیستم امکان گرمایش و سرمایش همزمان در یونیتهای داخلی مختلف را فراهم میکند.
⚖️ مقایسه VRF/VRV با چیلر و داکت اسپلیت
| ویژگی | VRF/VRV | چیلر | داکت اسپلیت |
|---|---|---|---|
| ظرفیت | مقیاس کوچک تا متوسط | مقیاس بزرگ | مقیاس کوچک تا متوسط |
| کنترل دما | مستقل در هر فضا | مرکزی و یکپارچه | مرکزی و یکپارچه |
| مصرف انرژی | بهینه و قابل تنظیم | مصرف انرژی بالا در بارهای کم | مصرف انرژی بالا در بارهای کم |
| نصب و نگهداری | پیچیدهتر و نیازمند تخصص | نیازمند فضای زیاد و سیستمهای پیچیده | سادهتر و نیازمند فضای کمتر |
| کاربرد | ساختمانهای تجاری و مسکونی مدرن | کارخانهها و ساختمانهای بزرگ صنعتی | ساختمانهای مسکونی و تجاری کوچک |
⚙️ تفاوتهای کلیدی با چیلر و داکت اسپلیت
1. ساختار و عملکرد
-
VRF/VRV: سیستمهایی با کمپرسورهای اینورتر که جریان مبرد را بر اساس نیاز سرمایشی یا گرمایشی هر فضا تنظیم میکنند.
-
چیلر: سیستمهای مرکزی که آب سرد تولید میکنند و از طریق پمپها به واحدهای داخلی منتقل میکنند.
-
داکت اسپلیت: سیستمهایی با کمپرسور ثابت که معمولاً برای سرمایش یا گرمایش یک فضا طراحی شدهاند.
2. کنترل دما
-
VRF/VRV: امکان کنترل مستقل دما در هر فضا را فراهم میکنند.
-
چیلر و داکت اسپلیت: کنترل دما معمولاً به صورت مرکزی انجام میشود.
3. کاربرد
-
VRF/VRV: مناسب برای ساختمانهای تجاری و مسکونی با نیاز به کنترل دقیق دما در هر فضا.
-
چیلر: مناسب برای ساختمانهای بزرگ با بار حرارتی بالا.
-
داکت اسپلیت: مناسب برای ساختمانهای کوچک تا متوسط
📐 استانداردها و دستورالعملهای طراحی
استانداردهای ASHRAE
سازمان ASHRAE در دستورالعمل شماره ۴۱-۲۰۲۰، راهنماییهایی برای طراحی، نصب و راهاندازی سیستمهای VRF ارائه داده است. این دستورالعمل فراتر از اطلاعات موجود در ASHRAE Handbook HVAC—Systems and Equipment است و به مهندسان کمک میکند تا سیستمهای VRF را بهصورت بهینه طراحی کنند.
همچنین، استانداردهای ASHRAE شماره ۱۵ و ۳۴ برای ایمنی و عملکرد سیستمهای VRF اهمیت دارند. این استانداردها بهویژه در طراحی سیستمهای VRF که در فضاهای اشغالشده نصب میشوند، باید رعایت شوند. در این سیستمها، نشت مبرد میتواند به فضای اشغالشده وارد شود، بنابراین رعایت استانداردهای ایمنی ضروری است.
🔧 طراحی لولهکشی و ساختار محاسباتی
طراحی لولهکشی
در طراحی لولهکشی سیستمهای VRF، استفاده از لولههای مسی با استاندارد ASTM B 75 برای لولههای مستقیم و ASTM B 280 برای لولههای خمیده توصیه میشود. همچنین، لولهها باید با شیب ملایم به سمت واحد خارجی نصب شوند تا از تجمع روغن مبرد جلوگیری شود.
در نصب لولهکشی، باید از استانداردهای ASHRAE 15 و 34 پیروی کرد و لولهها باید در مکانهای پنهان نصب شوند مگر اینکه خلاف آن در نقشهها مشخص شده باشد.
ساختار محاسباتی
برای طراحی بهینه سیستمهای VRF، استفاده از نرمافزارهای طراحی لولهکشی مانند VRF Wizard توصیه میشود. این نرمافزارها با ارائه دیاگرامهای شماتیک، کمک میکنند تا طراحی لولهکشی با دقت انجام شود و از بروز مشکلات در مراحل بعدی جلوگیری شود.
⚡ بهینهسازی مصرف انرژی
سیستمهای VRF با استفاده از کمپرسورهای اینورتر و کنترل دقیق جریان مبرد، امکان تنظیم دمای هر فضا بهصورت مستقل را فراهم میکنند. این ویژگی باعث کاهش مصرف انرژی میشود. مطالعات نشان دادهاند که سیستمهای VRF میتوانند تا ۵۵٪ در مصرف انرژی نسبت به سیستمهای سنتی صرفهجویی کنند.
همچنین، سیستمهای VRF با قابلیت بازیابی حرارت، میتوانند گرمای تولیدشده در یک بخش را به بخش دیگری منتقل کنند، که این امر باعث افزایش بهرهوری انرژی میشود.
🏢 کاربردهای خاص
ساختمانهای تجاری و اداری
در این نوع ساختمانها، نیاز به کنترل دقیق دما در فضاهای مختلف وجود دارد. سیستمهای VRF با قابلیت تنظیم دما بهصورت مستقل در هر فضا، این نیاز را برآورده میکنند.
هتلها و بیمارستانها
در هتلها و بیمارستانها، هر واحد نیاز به کنترل دمای مستقل دارد. سیستمهای VRF با ارائه این قابلیت، راحتی و آسایش را برای مهمانان و بیماران فراهم میکنند.
ساختمانهای مسکونی مدرن
در ساختمانهای مسکونی با فضای محدود، نصب سیستمهای بزرگ دشوار است. سیستمهای VRF با طراحی فشرده، این مشکل را حل میکنند.
✅ مزایا
-
کنترل دقیق دما: امکان تنظیم دما در هر فضا بهصورت مستقل.
-
صرفهجویی در مصرف انرژی: استفاده از کمپرسورهای اینورتر و کنترل دقیق جریان مبرد.
-
فضای کمتر مورد نیاز: عدم نیاز به کانالکشیهای بزرگ.
-
عملکرد بیصدا: مناسب برای محیطهای حساس به صدا.
-
امکان بازیابی حرارت: استفاده همزمان از سرمایش و گرمایش در فضاهای مختلف.
❌ معایب
-
هزینه اولیه بالا: هزینه نصب و تجهیزات بیشتر نسبت به سیستمهای سنتی.
-
نیاز به نگهداری تخصصی: نیاز به تکنسینهای ماهر برای نگهداری و تعمیرات.
-
محدودیت در ظرفیت بار حرارتی: مناسب برای بارهای حرارتی متوسط.
-
حساسیت به انتخاب صحیح تجهیزات و طراحی سیستم: طراحی نادرست میتواند منجر به عملکرد نامناسب شود.
🔗 منابع معتبر
-
ASHRAE Standards 15 and 34 – Considerations for VRV/VRF
❓ سوالات متداول سیستمهای VRF
-
آیا سیستمهای VRF برای ساختمانهای مسکونی مناسب هستند؟
بله، به ویژه در ساختمانهای مسکونی با فضای محدود و نیاز به کنترل دمای مستقل در هر واحد.
-
تفاوت بین VRF و VRV چیست؟
هیچ تفاوت عملکردی وجود ندارد؛ VRV نام تجاری ثبتشده توسط دایکین است، در حالی که VRF اصطلاح عمومیتری است.
-
آیا میتوان سیستم VRF را با چیلر ترکیب کرد؟
بله، در پروژههای بزرگ میتوان از ترکیب VRF و چیلر برای بهینهسازی عملکرد و کاهش هزینهها استفاده کرد.
