نکات ویژه در کار با مبرد R407C درتهویه مطبوع

Special Precautions When Dealing With Refrigerant R407C Unit

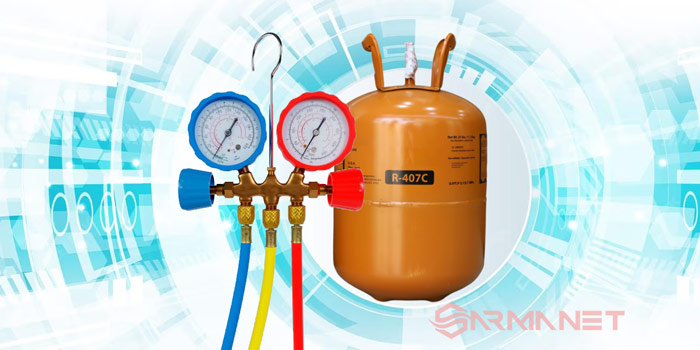

۱) معرفی مبرد R407C

R407C یک مبرد زئو‌تروپیک (ترکیبی) است که دارای پتانسیل تخریب لایه اوزون نیست و به اصطلاح ODP=0 بوده و با الزامات «پروتکل مونترال» مطابقت دارد.
برای روغن‌کاری کمپرسور آن از روغن پلی‌اول استر (POE) استفاده می‌شود. ظرفیت و عملکرد سرمایشی آن تقریباً معادل مبرد R22 است.

2)ترکیب اجزای مبرد

ترکیب وزنی این مخلوط عبارت است از:

R32 : 23%    و      R125 : 25%   و    R134a : 52%

۳) ویژگی‌ها

در هنگام تبخیر یا تقطیر، ترکیب مایع و بخار R407C یکسان نیست. بنابراین در صورت نشت که فقط بخار خارج شود، ترکیب مبرد باقی‌مانده در سیستم تغییر کرده و عملکرد دستگاه تحت تأثیر قرار می‌گیرد.

هرگز مبرد جدید به سیستمی که نشتی داشته است اضافه نکنید و همچنین توصیه می‌شود سیستم به‌طور کامل تخلیه شده وکیوم گردد و سپس با R407C مجدداً شارژ شود.

 به این نکته باید کاملا توجه داشت هنگام شارژ R407C باید فقط مایع از سیلندر برداشت شود تا ترکیب اصلی مخلوط وارد سیستم گردد.

روغن POE که در کمپرسور R407C استفاده می‌شود با روغن معدنی کمپرسور R22 متفاوت است؛ بنابراین باید از تماس طولانی‌مدت سیستم با هوای مرطوب جلوگیری کرد.

۴) چک‌لیست قبل از نصب یا سرویس

لوله‌کشی:

R407C نسبت به گرد و رطوبت حساس‌تر از R22 است؛  درنتیجه پیش از نصب، حتماً دو سر لوله‌ها را موقتاً مسدود کنید.

روغن کمپرسور:

افزودن روغن اضافه مجاز نیست. این نکنه از مهم ترین نکات اجرا ست

مبرد:

استفاده از هر مبردی غیر از R407C ممنوع است.

ابزار ویژه R407C (نباید برای R22 یا سایر مبردها استفاده شوند):

1. منیفولد گیج و شیلنگ شارژ
2. نشت‌یاب گاز
3. سیلندر مبرد/سیلندر شارژ
4. پمپ وکیوم با آداپتور
5. ابزار فلر
6. دستگاه بازیافت مبرد

۵) دستورالعمل‌های جابجایی و نصب

نحوه جابجایی و نصب سیستم R407C مشابه سیستم R22 است و تمام نکات احتیاطی از جمله جلوگیری از ورود رطوبت، گرد و براده به مدار، لحیم‌کاری تمیز با نیتروژن و انجام تست نشت و وکیوم کامل، الزامی است.
اما به دلیل ماهیت زئوتروپیک R407C و خاصیت رطوبت‌گیری روغن POE، باید دقت‌های اضافی زیر رعایت شود:

a)فیلتر درایر:

در تمام کولرهای گازی R407C نصب فیلتر درایر در خط مایع الزامی است تا رطوبت و آلودگی مبرد به حداقل برسد. نوع فیلتر باید از نوع مولکولار سیو باشد. در سیستم‌های هیت‌پمپ، فیلتر درایر دوطرفه در خط مایع نصب گردد.

b)جلوگیری از تماس با هوای مرطوب:

در هنگام نصب یا سرویس، از تماس طولانی قسمت‌های داخلی مدار مبرد با هوای مرطوب پرهیز کنید؛ زیرا روغن POE باقیمانده در لوله‌ها و قطعات می‌تواند رطوبت هوا را جذب کند.

c) محافظت از کمپرسور

اطمینان حاصل کنید که کمپرسور بیش از زمان توصیه‌شده توسط سازنده (معمولاً کمتر از ۱۰ دقیقه) در معرض هوای آزاد قرار نگیرد. درپوش‌های آب‌بندی را فقط زمانی بردارید که کمپرسور آماده لحیم‌کاری (برازینگ) باشد.

d) وکیوم کامل سیستم

سیستم باید کاملاً تا فشار 1.0 پاسکال (معادل حدود ‌-700 میلی‌متر جیوه) یا کمتر وکیوم شود. این سطح وکیوم سخت‌گیرانه‌تر از سیستم‌های R22 است تا از عدم وجود گازهای غیرقابل تراکم و رطوبت در مدار اطمینان حاصل گردد.

e) شارژ مایع

هنگام شارژ R407C باید فقط مایع از سیلندر یا قوطی برداشت شود تا ترکیب اصلی مبرد وارد سیستم شود. ترکیب مایع با ترکیب بخار متفاوت است و در صورت شارژ بخار، نسبت اجزا تغییر می‌کند.
(ترکیب فازی: مایع 23% R32 / 25% R125 / 52% R134a – بخار نسبت‌های متفاوتی دارد.)

f) برداشت مایع از سیلندر

به‌طور معمول سیلندر یا قوطی R407C به لوله داخلی (Dip-pipe) برای برداشت مایع مجهز است. اگر این لوله موجود نباشد، سیلندر را وارونه کنید تا مایع از شیر پایینی برداشت شود.

* برداشت مایع با لوله داخلی: حالت عادی
* برداشت مایع بدون لوله داخلی: وارونه کردن سیلندر

g)تعمیر نشتی

روش «تاپ‌آپ» (افزودن مبرد بدون تخلیه کامل)، که در سیستم‌های R22 متداول است، برای R407C توصیه نمی‌شود.
برخلاف R22 که تک‌جزئی است، R407C از سه جزء تشکیل شده و در هنگام نشتی ممکن است ترکیب آن تغییر کند. در نتیجه، افزودن مبرد تازه تضمین نمی‌کند که ترکیب موجود در سیستم مطابق ترکیب اصلی باشد و این تغییر می‌تواند عملکرد سیستم را مختل کند.
توصیه می‌شود پس از رفع نشتی، سیستم به‌طور کامل تخلیه (وکیوم) و سپس به‌طور کامل با R407C شارژ شود.

جدول کامل فشارهای کاری R407C برای تهویه مطبوع  که دمای اواپراتور/کندانسور از -10°C تا 50°C را پوشش می‌دهد

نکات مهم:

1. مقادیر فوق تقریبی و کاربردی برای سرویس و تنظیم سیستم‌های تهویه مطبوع با R407C هستند.
2. فشار واقعی ممکن است بسته به نوع کمپرسور، ظرفیت سیستم، ارتفاع نصب و شرایط محیطی متفاوت باشد.
3. استفاده از گیج فشار دقیق و دماسنج هنگام شارژ، سرویس و نگهداری الزامی است.

پرسش متداول (FAQ) مبرد R407C

1. مبرد R407C چیست و چه تفاوتی با R22 دارد؟

R407C یک مبرد ترکیبی (زئوتروپیک)  دوست دار محیط زیست یعنی پتانسیل تخریب لایه اوزون آن برابر صفر ODP=0 است و از سه جزء R32، R125 و R134a تشکیل شده است. از نظر ظرفیت و عملکرد سرمایشی بسیار نزدیک به R22 عمل می‌کند اما سازگار با محیط زیست است.

2. چرا در کمپرسور R407C باید از روغن POE استفاده شود؟

روغن پلی‌اُل استر (POE) قابلیت جذب رطوبت بالایی دارد و با ترکیب شیمیایی R407C سازگار است. استفاده از روغن معدنی R22 می‌تواند باعث خرابی کمپرسور شود.

3. هنگام شارژ سیستم با R407C چرا باید فقط مایع برداشت شود؟

به دلیل **تفاوت ترکیب مایع و بخار**، برداشت بخار باعث تغییر نسبت اجزای مخلوط می‌شود و راندمان سیستم کاهش می‌یابد. همیشه سیلندر را به گونه‌ای قرار دهید که مایع وارد مدار شود.

4. آیا می‌توان پس از نشتی، R407C را به روش «تاپ‌آپ» شارژ کرد؟

خیر. چون این مبرد سه‌جزئی است، پس از نشتی ترکیب آن تغییر می‌کند. سیستم باید **کامل تخلیه و دوباره شارژ شود

5. فشار و سطح وکیوم مناسب برای سیستم R407C چقدر است؟

سیستم باید تا حدود **1.0 پاسکال (معادل -700 میلی‌متر جیوه)** یا کمتر وکیوم شود که از استانداردهای R22 سخت‌گیرانه‌تر است تا رطوبت و گازهای غیرقابل تراکم کاملاً حذف شود.

 6. آیا ابزارهای R22 برای R407C قابل استفاده است؟

خیر. ابزارهایی مانند منیفولد گیج، شیلنگ شارژ، پمپ وکیوم و دستگاه بازیافت باید **اختصاصی R407C** باشند و برای مبردهای دیگر استفاده نشوند.

 7. چرا باید فیلتر درایر در خط مایع نصب شود؟

به دلیل رطوبت‌پذیری بالای روغن POE، وجود فیلتر درایر مولکولار سیو در خط مایع باعث جلوگیری از ورود رطوبت و آلودگی به مدار تبرید می‌شود.

8. حداکثر زمان باز بودن کمپرسور در هوای آزاد چقدر است؟

کمپرسور نباید بیش از **۱۰ دقیقه** بدون درپوش در معرض هوای آزاد باشد تا از جذب رطوبت توسط روغن POE جلوگیری شود.

9. چه زمانی کویل‌های کندانسور سیستم R407C نیاز به تمیزکاری دارند؟

بسته به شرایط محیطی، **ماهانه یا فصلی** تمیزکاری سطح کویل توصیه می‌شود. در محیط‌های غبارآلود یا روغنی باید دفعات سرویس بیشتر باشد.

10. آیا R407C با پروتکل‌های زیست‌محیطی بین‌المللی مطابقت دارد؟

بله، این مبرد دارای ODP صفر است یعنی لایه ازون را تخریب نمیکند و کاملاً مطابق با الزامات پروتکل مونترال بوده و جایگزین دوستدار محیط زیست برای R22 محسوب می‌شود.

مبرد R407C یک مخلوط سه‌جزئی است که به دلیل کارایی بالا و مزایای زیست‌محیطی نسبت به R22 شناخته می‌شود. از ویژگی‌های مهم R407C می‌توان به **پتانسیل تخریب لایه اوزون بسیار کمتر** و **راندمان انرژی بهبود‌یافته** اشاره کرد که آن را به گزینه‌ای مناسب برای سیستم‌های تهویه مطبوع مدرن تبدیل می‌کند.

برای نصب و شارژ صحیح گاز R407Cرعایت استانداردهای مربوط به وکیوم (خلأ) سیستمو استفاده از ابزارهای تخصصی الزامی است تا عملکرد بهینه تضمین شود. همچنین انجام سرویس و نگهداری منظم اهمیت دارد و باید به نکات ایمنی در هنگام کار با روغن POE و سیستم‌های تهویه مطبوع توجه ویژه‌ای شود. علاوه بر این، قیمت مبرد R407C نیز از مواردی است که هنگام خرید و نگهداری باید در نظر گرفته شود.

The refrigerant R407C is a tri-component blend known for its efficiency and environmental benefits compared to R22. Key features of R407C include a lower ozone depletion potential and enhanced energy efficiency, making it a preferable choice for modern HVAC systems. Proper installation and charging of R407C gas require adherence to standard vacuum levels and the use of specialized tools to ensure optimal performance. Regular maintenance and service tips should be followed, with particular attention to safety precautions when handling POE oil and air conditioning systems, as well as considerations regarding the pricing of R407C refrigerant
